平面磨床核心技术原理与分类体系之结构运动与磨削方式解析

平面磨床作为机械加工领域中基础的精密加工设备之一，主要用砂轮旋转研磨工件以使其可达到要求的平整度和表面光洁度。通过砂轮与工件的相对运动，平面磨床能够实现对各种材料表面的高精度加工，其加工精度可达IT5至IT6级，远超普通铣削工艺。本文基于“技术原理”标签，系统解析平面磨床的核心结构、分类体系、磨削运动及关键技术参数，为科学选型和工艺应用提供技术指引。

一、平面磨床的基本结构与运动原理

平面磨床主要由砂轮架、滑座、立柱、工作台、床身及冷却液系统等核心部件构成。砂轮架安装砂轮并带动其作高速旋转，形成磨削的主运动；砂轮架可沿滑座的燕尾导轨作手动或液压驱动的横向间歇进给运动；滑座则安装砂轮架并带动其沿立柱导轨作垂直上下运动；工作台安装工件并由液压系统驱动作往复直线运动；床身支承工作台并安装其它部件。这种结构设计使得平面磨床能够实现三维空间内的精密运动控制。

平面磨削包含主运动与进给运动两大体系。主运动即砂轮的高速旋转运动；进给运动则包括纵向进给（工作台带动工件的往复直线运动）、垂直进给（砂轮向工件深度方向的移动）以及横向进给（砂轮沿其轴线的间隙运动）。这三种运动的精确配合，使工件表面材料被逐层去除，最终达到所需的尺寸精度和表面质量。

二、平面磨床的五种基本分类

根据砂轮主轴轴线方向和工作台形状的不同，平面磨床可分为五种基本类型：

卧轴矩台平面磨床是应用最广泛的类型，砂轮主轴轴线与工作台台面平行，工件安装在矩形电磁吸盘上并随工作台作纵向往复直线运动。砂轮在高速旋转的同时作间歇的横向移动，在工件表面磨去一层后，砂轮反向移动，同时作一次垂向进给。这类磨床磨削精度较高，适用于各种精密平面加工。

立轴圆台平面磨床采用竖直安置的砂轮主轴，以砂轮端面磨削工件。砂轮架可沿立柱导轨作间歇的垂直进给运动，工件装在旋转的圆工作台上可连续磨削。由于工作台连续旋转，生产效率较高，适用于大批量简单平面零件的加工。

卧轴圆台平面磨床适用于磨削圆形薄片工件，并可利用工作台倾斜磨出厚薄不等的环形工件。其砂轮主轴为卧式，工作台为圆形电磁吸盘，用砂轮的圆周面磨削平面。

立轴矩台平面磨床由于砂轮直径大于工作台宽度，磨削面积较大，适用于高效磨削。砂轮主轴与工作台垂直，工作台是矩形电磁吸盘，用砂轮的端面磨削平面。

双端面磨床利用两个磨头的砂轮端面同时磨削工件的两个平行平面，有卧轴和立轴两种型式。工件由直线式或旋转式送料装置引导通过砂轮，效率极高，适用于大批量生产轴承环和活塞环等零件。

三、平面磨削方式及其特点

以砂轮工作表面的不同，平面磨削可分为周边磨削、端面磨削以及周边一端面磨削三种方式。

周边磨削又称圆周磨削，用砂轮的圆周面进行磨削，卧轴平面磨床属于这种形式。其优点是能减少工件受热所产生的变形，有利于提高工件的磨削精度。适用于精磨各种工件的平面，平面度误差能控制在0.01~0.02mm/1000mm，表面粗糙度可达Ra0.8~0.2μm。但由于需要用间断的横向进给来完成磨削，生产效率相对较低。

端面磨削用砂轮的端面进行磨削，立轴平面磨床均属于这种形式。其特点是砂轮与工件接触面积大，弯曲变形小，刚性好，可选用较大的磨削用量，生产效率高。但由于接触面积大，排屑困难，工件容易产生热变形和烧伤，因此只适用于磨削精度不高且形状简单的工件。为改善端面磨削质量，可采用粒度较粗、硬度较软的树脂结合剂砂轮，供应充分的切削液，或将砂轮端面修成内锥形减少接触面积。

周边一端面磨削同时用砂轮的圆周面和端面进行磨削，适用于磨削台阶面等复杂特征。

四、平面磨床的技术发展前沿

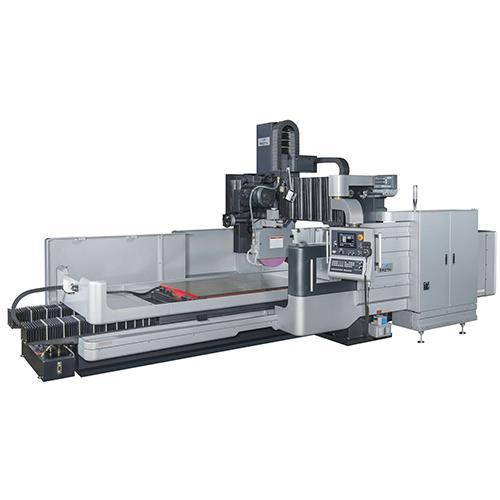

现代平面磨床正朝着高精度、智能化、复合化方向快速发展。超精密大尺寸平面磨床采用整体花岗岩床身，利用花岗岩高阻尼、小振动、热稳定性佳的特性，保证机床的高刚度和高稳定性。工作台采用闭式静压导轨和直线电机驱动，配备光栅系统实现闭环控制，确保高精度、快速响应的运动特性。砂轮轴采用液体静压轴承支承，配备砂轮平衡装置，可在循环中连续监测砂轮情况并立即对不平衡量进行补偿。

全自动精密平面磨床的定位精度已达到±0.002mm/300mm，重复定位精度±0.001mm。通过数控系统预设加工程序，驱动横向/纵向电机实现工件精确定位，配合闭环控制系统实现高精度磨削。智能化技术的应用使磨床具备自动补偿、随动跟踪磨削、基于联网数据分析的设备智能运维等功能，伴随AI技术的发展也开始初步应用和探索。

综上所述，平面磨床通过主轴旋转、工作台进给、砂轮切入的协同运动，实现了对工件表面的高精度加工。其多样化的分类体系和持续演进的技术内涵，正不断拓展其在航空航天、汽车制造、半导体等高端领域的应用边界，成为现代精密制造不可或缺的核心装备。
