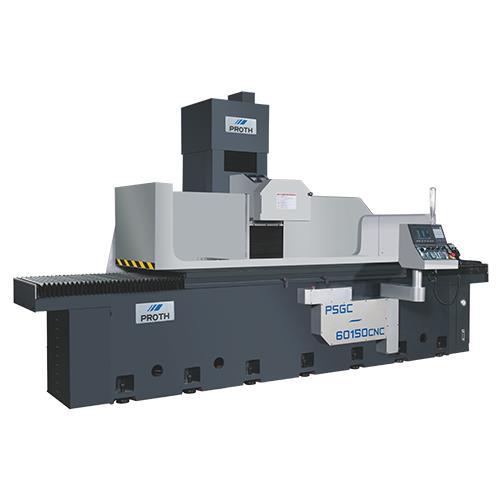

平面磨床 —— 高精度平面加工的基石

1. 设备概述

平面磨床是一种利用砂轮旋转对工件进行精密磨削的机床，其主要功能是高效、高精度地加工工件的平面、台阶面、直角面等。作为机械制造、模具加工、刀具制造等领域的核心设备之一，平面磨床以其卓越的加工精度（可达IT5-IT6级）和优异的表面光洁度（Ra值可达0.2μm以下）而著称。它通过对金属或其他硬质材料工件表面微量材料的去除，实现尺寸、形状和位置的精确控制，是现代精密制造不可或缺的装备。其工作原理基于砂轮高速旋转的主运动与工件在磁性工作台上平稳往复或旋转的进给运动相结合，完成精确的磨削加工。

2. 核心结构与技术特点

一台经典的卧轴矩台平面磨床主要由以下核心部件构成：

床身： 厚重坚固的铸铁构件，是整个机床的基础，确保在磨削过程中保持极高的静态与动态稳定性，有效吸收振动。

工作台： 通常为矩形电磁吸盘，用于强力吸附铁磁性工件。工作台沿床身导轨做纵向往复运动（由液压或伺服电机驱动），其运动平稳性与精度直接影响加工质量。

砂轮架： 承载砂轮主轴单元，是磨削的动力源。主轴通常采用高精度滚动轴承或静压轴承支撑，确保砂轮在高速旋转下的径向跳动极小。砂轮架可沿立柱导轨做垂直进给（控制切削深度）和横向间歇进给。

立柱与滑鞍： 支撑砂轮架，实现其垂直（Z轴）和横向（X轴）的精确移动。

冷却液系统： 提供充足的磨削液，用于冷却工件和砂轮、冲洗磨屑、防止工件热变形并提高砂轮寿命。

其显著的技术特点包括：

高刚性设计： 应对磨削力，保证加工稳定性。

精密导轨与进给系统： 采用淬硬镶钢导轨或线性导轨，配合精密滚珠丝杠，实现微米级乃至亚微米级的进给控制。

强大的工件夹持： 电磁吸盘提供便捷、均匀的夹紧力，配合挡块可实现批量工件的快速定位与加工。

3. 主要应用领域与加工对象

平面磨床的应用极其广泛，涵盖几乎所有需要高精度平面的行业：

模具制造业： 加工冲压模、塑胶模的模座平面、分型面，保证模具的闭合精度。

机械零部件加工： 生产液压阀块、泵体端面、精密夹具、滑块、衬板等要求平行度、平面度及光洁度的零件。

刀具行业： 磨削铣刀、铰刀、钻头等刀具的端面及周面。

汽车与航空航天： 加工发动机缸体端面、涡轮盘密封面、高精度垫片等关键部件。

半导体与电子设备： 加工陶瓷基板、硅片托盘、精密治具等。

4. 操作流程与关键维护要点

标准操作流程：

准备： 检查机床、砂轮、冷却液状态。根据工件材料、热处理状态及加工要求，选择合适的砂轮（材质、粒度、硬度）。

装夹： 清洁工作台与工件基准面，将工件牢固吸附在电磁吸盘上，非磁性工件需使用精密平口钳或专用夹具。

对刀与调整： 手动或自动移动砂轮至工件上方，通过“火花法”或探头进行对刀，设定初始磨削深度。

磨削加工： 通常先进行粗磨，快速去除余量；再进行精磨，通过小切深、多光磨获得最终精度与光洁度。过程中需密切观察火花、声音，并适时调整参数。

检测与卸料： 加工后用量具（千分表、块规、平面度仪等）检测尺寸与形位公差，合格后卸下工件。

关键维护要点：

日常： 清理机床各部位磨屑、灰尘，检查导轨润滑，确保冷却液清洁、浓度适宜。

定期： 检查并调整导轨间隙，校验工作台平面度与运动精度，更换磨损的导轨镶条、丝杠螺母，平衡砂轮并修整其轮廓。

长期： 对液压系统换油，检查主轴轴承状态，进行机床几何精度（如工作台平面度、砂轮架对工作台的垂直度等）的全面检测与补偿。

5. 总结与展望

平面磨床历经数十年的发展，其基础设计哲学——追求极致的刚性与精度——从未改变。尽管现代数控（CNC）技术已深度融入，产生了功能更强大的数控平面磨床和龙门磨床，但传统手动或半自动平面磨床因其操作直观、维护简便、性价比高等优势，在中小批量精密加工场合仍占据重要地位。未来，平面磨床将继续朝着更高精度、更高效率、更智能化的方向发展，集成在线测量、自适应磨削、状态监控等技术，以适应日益严苛的制造要求，巩固其作为“工业母机”家族中精密表面处理关键一环的核心地位。
